Réglage dérailleur arrière Shimano : guide complet par étapes
Le réglage du dérailleur arrière Shimano repose sur trois actions précises : ajuster les vis de butée, corriger la tension du câble et affiner l’indexation.

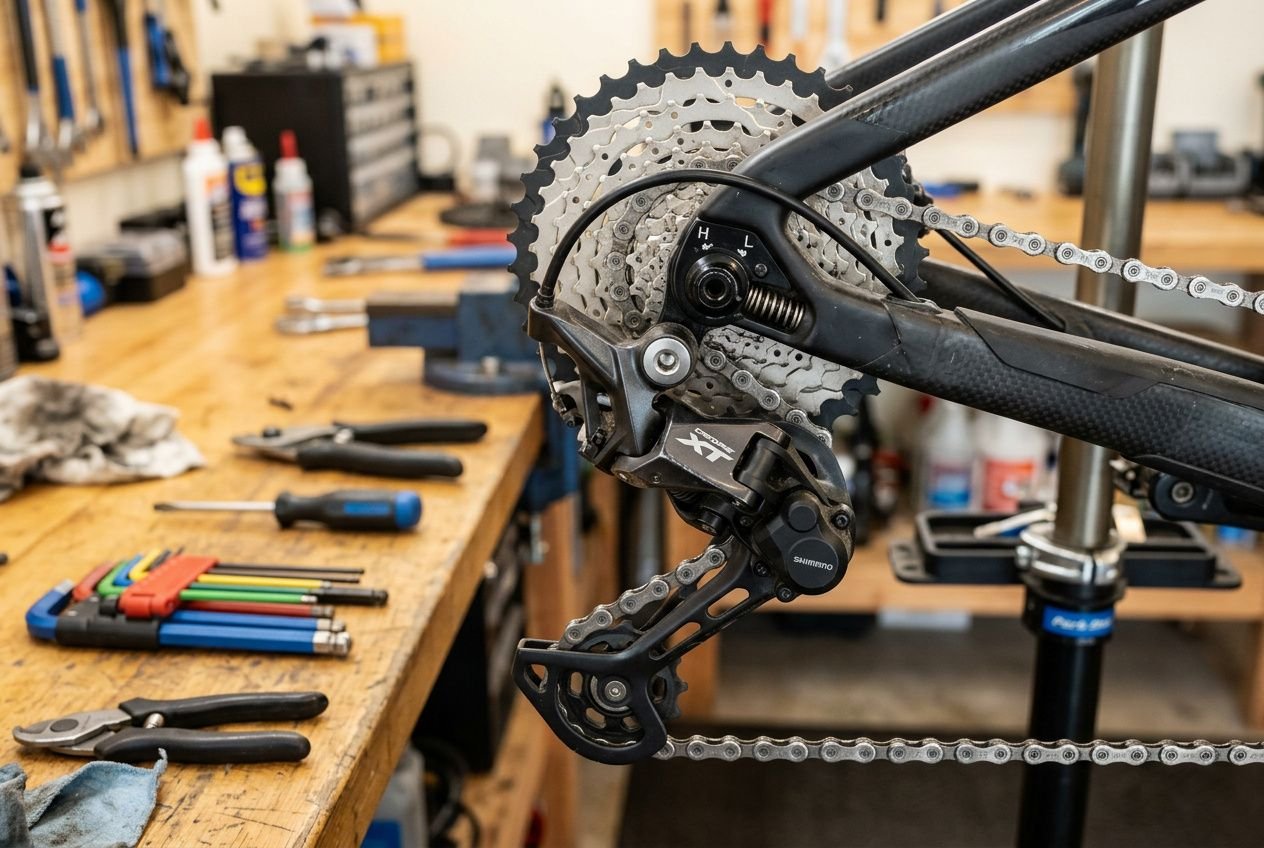

Préparer le vélo avant de régler le dérailleur arrière
Un dérailleur arrière mal aligné, une chaîne sale ou une cassette usée faussent le résultat dès le départ. Comptez environ vingt minutes si la transmission est en bon état.
Outils et inspection initiale du dérailleur arrière vélo
Pour ajuster un dérailleur Shimano, prévoyez l’essentiel : une clé BTR de 4 mm pour le câble de dérailleur, une clé BTR de 2 mm pour les butées, un tournevis cruciforme et une pince à bec. Un schéma de réglage du dérailleur arrière aide à repérer la chape, les galets et la vis de réglage avant d’intervenir. Placez le vélo sur un pied d’atelier afin de faire tourner la roue arrière et la transmission en conditions réelles.

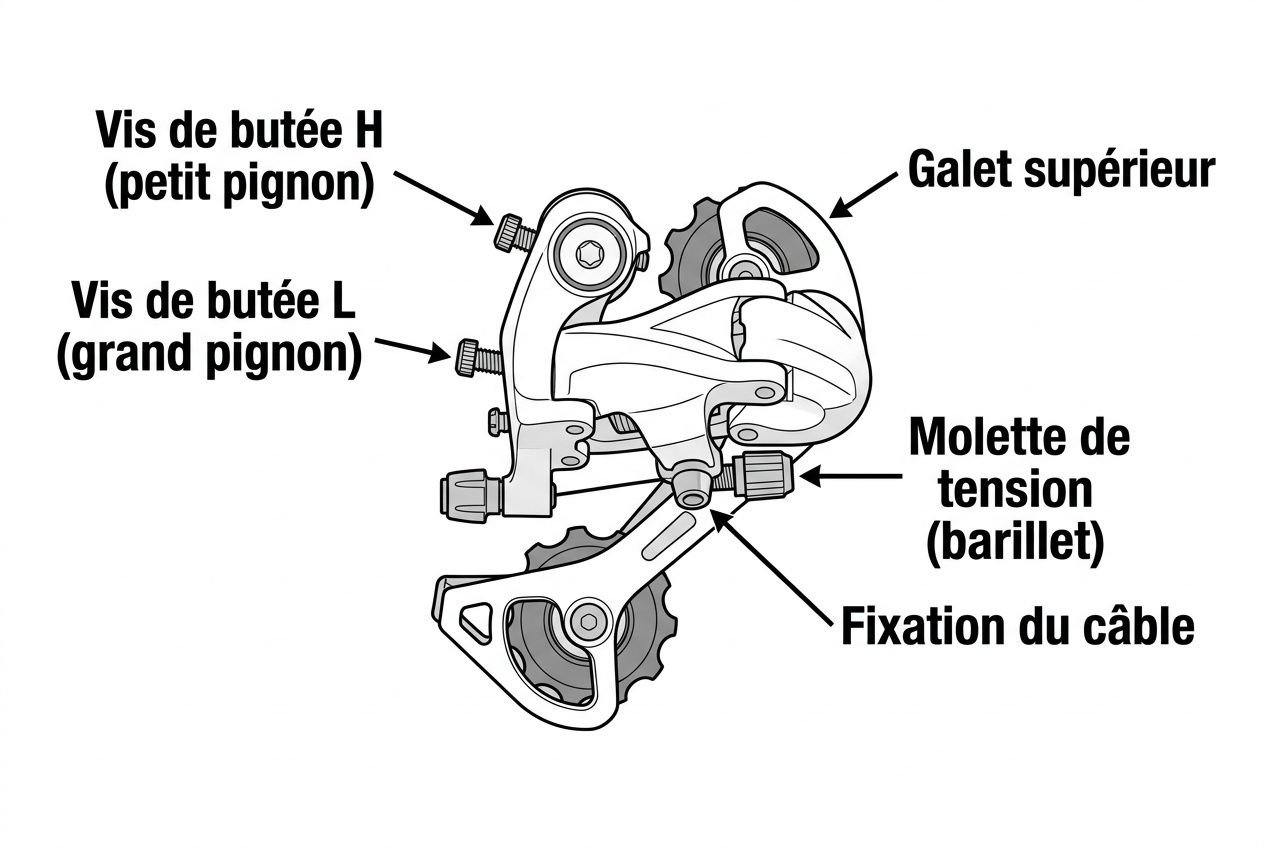

Comprendre le schéma de réglage du dérailleur arrière
Sur un dérailleur arrière Shimano, il faut identifier les éléments utiles au réglage : la chape, le galet supérieur, le galet inférieur, la patte de dérailleur, le point de serrage du câble et la vis de réglage. S’ajoutent les vis de butée H et L, qui limitent le déplacement du dérailleur sur la cassette.
Vérifier la vis de réglage du dérailleur arrière et la câblerie
Un point ne change jamais : la patte doit être parfaitement droite. Une patte tordue, même légèrement, empêche un réglage précis. Avant d’intervenir, contrôlez aussi la chaîne, la cassette et l’alignement arrière.
Le câble de dérailleur demande la même attention. Dès qu’il est oxydé, effiloché ou que la gaine freine son coulissement, la tension du câble devient imprécise et le réglage perd toute constance. La Boîte à Cycle propose une large gamme de composants Shimano pour le réglage du dérailleur Shimano, en mécanique comme en électronique. En complément, le réglage du dérailleur arrière est inclus dans la révision sécurité, réalisée en votre présence par des techniciens certifiés.
Régler les vis de butée H et L du dérailleur arrière Shimano
Les vis de butée H et L fixent la limite de déplacement latéral de la chape. Si ce réglage est imprécis, la chaîne peut sortir du pignon, frotter sur la cassette ou partir du mauvais côté de la roue arrière. Cette base doit être posée avant tout réglage de l’indexation et avant d’affiner la tension du câble.
Réglage de la butée haute (H) sur le petit pignon
La butée haute commande la limite côté petits pignons. Pour tout dérailleur arrière Shimano, y compris en 7 vitesses, la logique reste la même : placer la chaîne sur le petit plateau et le petit pignon, puis vérifier que le galet supérieur tombe bien dans l’axe du pignon.
- Position de départ : mettez la chaîne sur le petit plateau avant et le petit pignon de la cassette avec le changement de vitesse.
- Desserrage du câble : libérez le câble avec une clé BTR de 4 mm pour supprimer l’influence de la tension du câble pendant le réglage.
- Alignement du galet : vissez ou dévissez la vis H jusqu’à obtenir un alignement net entre le galet supérieur et les dents du pignon. En général, visser rapproche la chape du moyeu, dévisser la ramène vers l’extérieur.
- Contrôle : faites tourner les pédales et observez la chaîne. Elle doit rester stable sur ce pignon, sans bruit parasite ni tendance à quitter la cassette.
Sur le terrain, c’est ce réglage qui évite au dérailleur de dépasser sa position extérieure.
Réglage de la vis L pour le grand pignon
La vis L définit la limite côté grands pignons. Pour un réglage de dérailleur arrière Shimano 9 vitesses comme pour d’autres montages, placez la chaîne sur le grand plateau et le grand pignon : le galet supérieur doit être aligné avec ce pignon, avec un écart d’environ 5 à 7 mm selon la géométrie du dérailleur.
En pratique, visser la vis L déplace la chape vers le moyeu, tandis que la dévisser l’écarte du cadre. Le point à surveiller est simple : lors du changement de vitesse vers les grands pignons, la chaîne ne doit jamais dépasser la cassette vers l’intérieur.
Différences entre 7, 8, 9 vitesses pour le réglage
La méthode reste identique, qu’il s’agisse de régler un dérailleur arrière Shimano 7 vitesses ou un montage plus récent. Plus une cassette comporte de pignons, plus leur espacement diminue, et plus le réglage de l’indexation devient sensible.
Sur une transmission 9 vitesses, un léger défaut de tension du câble se sent tout de suite à l’arrière, surtout entre deux pignons voisins. À l’inverse, sur 7 vitesses, les écarts sont plus tolérants et le réglage demande un peu moins de finesse.
| Configuration | Espacement pignons | Précision indexation | Tolérance câble |
| 7 vitesses | Large | Modérée | Élevée |
| 8 vitesses | Moyen | Bonne | Moyenne |
| 9 vitesses | Réduit | Haute | Faible |
| 11-12 vitesses | Très réduit | Très haute | Très faible |
Produits recommandés
Régler la tension du câble et affiner l'indexation
Une fois la butée calée correctement, la tension du câble fait toute la différence sur le passage des vitesses entre les pignons intermédiaires. C’est le point qui évolue le plus avec le temps : le câble du dérailleur se met en place, puis se détend légèrement à l’usage.
Ajuster le barillet pour un passage de vitesse fluide
Pour tout réglage dérailleur vélo, le barillet sert à corriger finement la tension du câble sans démonter la fixation. La molette de réglage se tourne par petits incréments, idéalement un demi-tour, puis le changement de vitesse se vérifie aussitôt sur pied ou une fois en selle.
- Tension insuffisante : la chaîne monte mal vers les grands pignons. Tournez le barillet dans le sens antihoraire pour augmenter la tension du câble.
- Tension excessive : la chaîne redescend difficilement vers les petits pignons. Tournez le barillet dans le sens horaire pour relâcher la tension.
- Vitesses qui grattent : le réglage de l'indexation demande encore un affinage. Si le bruit apparaît en montant, ajoutez un peu de tension; s’il apparaît en descendant, retirez-en légèrement.
Avant de serrer le câble du dérailleur, placez la molette de réglage à mi-course : cette réserve permet de corriger dans les deux sens par la suite.
Vérification finale et test en conditions réelles
Pour valider le réglage sur un dérailleur arrière Shimano 9 vitesses, passez toute la cassette rapport par rapport. À chaque action sur la commande, la chaîne doit se déplacer d’un seul pignon, sans saut ni retard, vers les grands pignons comme au retour vers les plus petits.
Un contrôle sur route reste utile, car la différence se joue sur l’usage : vibrations, charge et appui sur les pédales peuvent révéler un léger décalage invisible à l’atelier. Dès que le passage des vitesses devient moins net, un simple affinage du barillet suffit souvent.
En complément, La Boîte à Cycle réalise à Franconville une révision sécurité complète pour régler le dérailleur arrière, contrôler l’usure de la chaîne, de la cassette et vérifier le bon état de chaque câble. C’est souvent la solution adaptée quand le réglage de l'indexation, la butée ou la tension du câble ne suffisent plus à retrouver un fonctionnement net.
Foire aux questions
Pour régler le dérailleur arrière, commencez par les butées. La vis H, ou butée haute, se règle avec la chaîne sur le petit pignon : le galet supérieur doit s’aligner proprement sous ce pignon, sans décaler la chape vers l’extérieur. La vis L, qui correspond à la butée du grand pignon, se contrôle chaîne sur les grands pignons afin de limiter la course vers l’arrière de la cassette.
Sur un dérailleur arrière Shimano, l’idée reste simple : visser ou dévisser la butée déplace légèrement la chape pour sécuriser le passage de chaîne. Avant de toucher au barillet, il faut d’abord sécuriser les deux butées : butée haute et butée du grand pignon.
Le cas le plus courant reste une tension du câble insuffisante. Avec le temps, le câble prend du jeu, surtout après un remplacement ou sur un vélo neuf, et la chaîne monte mal sur les grands pignons de la cassette. Un léger ajustement au barillet, souvent un demi-tour dans le sens antihoraire, suffit alors pour régler un dérailleur et retrouver un passage plus net.
Si cela ne change rien, il faut regarder plus loin : état du câble, usure de la chaîne, alignement de la patte et éventuelle déformation de la patte de dérailleur. En conditions réelles, un dérailleur arrière Shimano mal réglé vient souvent d’un ensemble de petits écarts plutôt que d’un seul défaut.
Oui, mais c’est moins confortable. Sans support stable, il devient difficile d’observer la chaîne, le galet et la cassette pendant que les pédales tournent, surtout pour régler le dérailleur arrière Shimano avec précision. À défaut, le vélo peut être retourné sur la selle et le cintre, avec une protection sur les zones fragiles.
Le pied d’atelier reste la meilleure option : il libère l’accès à l’arrière, permet de contrôler chaque pignon et aide à vérifier la réponse de la chape sans forcer sur la patte. La Boîte à Cycle le rappelle souvent lors des réglages d’atelier : un bon appui fait gagner du temps et évite de fausser le diagnostic.
